ก่อนเริ่ม: 3 ข้อควรระวังด้านความปลอดภัย
ก่อนตรวจภายในเครื่องจักรให้ใช้กระบวนการแยกพลังงานและ Lockout/Tagout (LOTO) ตามข้อกำหนดหน้างาน รอการคายประจุ DC Bus ตามคู่มือรุ่นและตรวจยืนยันสภาวะปลอดภัยโดยผู้มีคุณสมบัติ อย่าใช้การดับไฟแสดงสถานะเป็นหลักฐานเพียงอย่างเดียว
- พนักงานทั่วไปเก็บหลักฐานได้จากจอแสดงผลและข้อมูลที่ระบบอนุญาตโดยไม่สัมผัสจุดอันตราย
- ห้าม Reset Fault ซ้ำ ๆ โดยยังไม่ทราบสาเหตุ โดยเฉพาะ Overcurrent, Ground Fault และ Overheat
- รหัส Fault แตกต่างตามยี่ห้อ/รุ่น ต้องอ้างอิงคู่มือของเครื่องจริงทุกครั้ง
1. อินเวอร์เตอร์ขึ้น Fault / Alarm
อาการพบบ่อยคือหน้าจอแสดงรหัสความผิดปกติ เครื่องหยุดหรือไม่ยอม Run ควรบันทึกรหัสให้ตรงตัว รวมถึง Model, Serial, ความถี่, กระแส, สถานะ RUN/STOP และเวลาที่เกิดเหตุ
| กลุ่มอาการ | สาเหตุที่ควรตรวจ | ข้อมูลที่ควรเก็บ |
|---|---|---|
| Overcurrent / OC | โหลดติดขัด เร่งเร็วเกินไป การลัดวงจรหรือการตั้งค่าที่ไม่เหมาะสม | ช่วงที่ Trip, Output Current, โหลด, Acceleration Time |
| Overvoltage / OV | พลังงานคืนจากโหลดระหว่างลดความเร็ว แหล่งจ่ายผิดปกติ หรือระบบเบรก | Deceleration Time, ลักษณะโหลด, แรงดันที่บันทึก |
| Undervoltage / UV | ไฟตก การหลวมของจุดต่อหรือปัญหาด้านการจ่ายไฟ | ช่วงเวลาเกิดเหตุ ประวัติไฟตก อุปกรณ์ป้องกัน/จ่ายไฟ |
| Overload / Overheat | โหลดเกิน ระบายอากาศไม่ดี พัดลมเสื่อม หรือการตั้งค่า Thermal ไม่เหมาะสม | ชั่วโมงใช้งาน อุณหภูมิ Fault และสภาพฝุ่น |

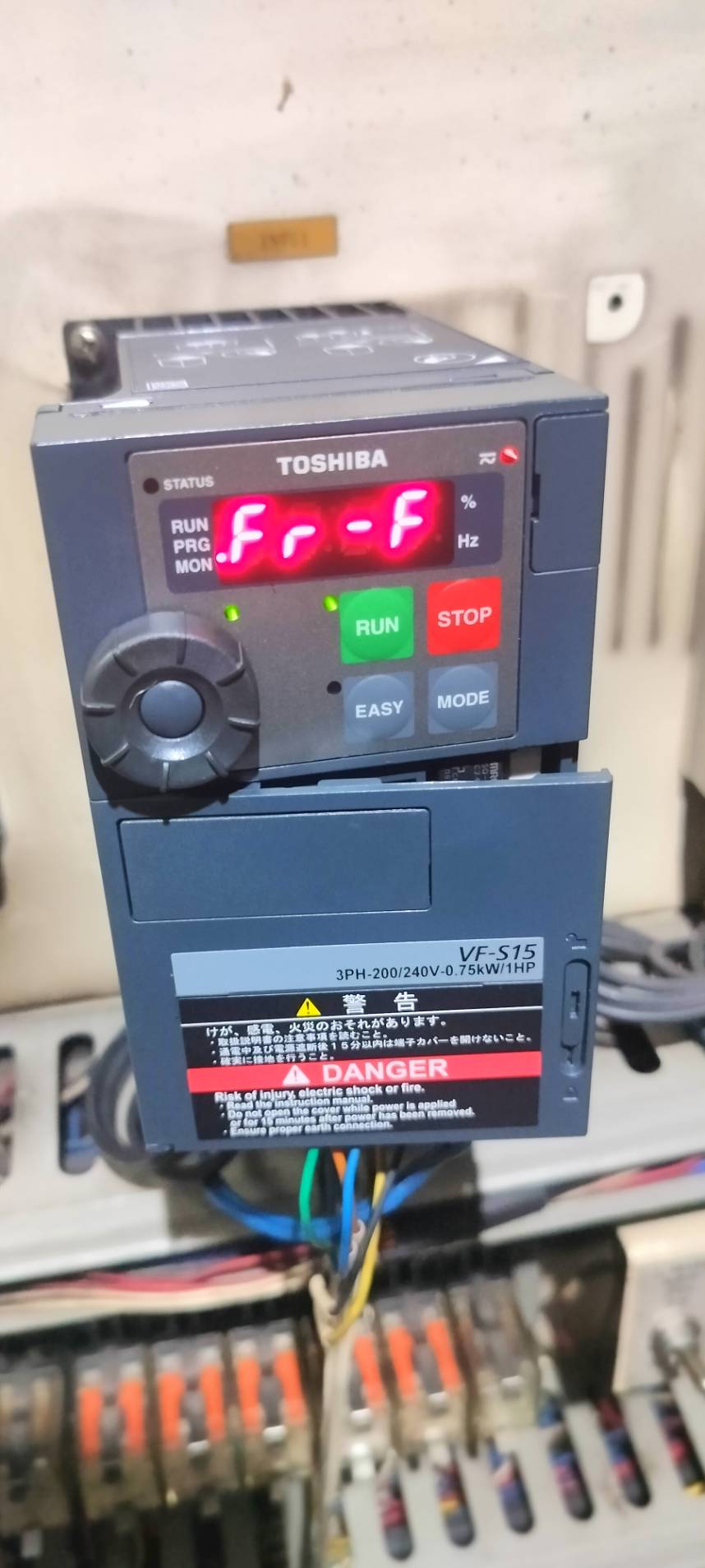

ชื่อกลุ่มอาการเป็นแนวทางทั่วไป ไม่ใช่ตารางแปลรหัสสำหรับทุกซีรีส์ เช่น Toshiba VF-S15, VF-AS3, INVT GD200A หรือ Shihlin SF3
2. Inverter Trip บ่อย แม้ Reset แล้วกลับมาทำงาน
ควรดูว่าทริปขณะ Start, Accelerate, Run คงที่ หรือ Decelerate เพราะจังหวะที่เกิดช่วยแยกแนวโน้มสาเหตุได้ เช่น โหลดเริ่มต้นสูง การลดรอบเร็ว พัดลมระบายความร้อนไม่พอ หรือแรงดันไม่เสถียร
- เก็บ Fault History ก่อน Reset และบันทึกอาการที่เกิดซ้ำ
- เทียบกระแสมอเตอร์จริงกับ Nameplate และพิกัดอินเวอร์เตอร์
- ตรวจลักษณะโหลด เช่น Pump, Fan, Conveyor, Mixer ว่ามีช่วงฝืดหรือกระชากหรือไม่
- ให้ช่างผู้มีคุณสมบัติทดสอบตามคู่มือ ไม่เพิ่มขนาด Inverter หรือปิดฟังก์ชันป้องกันโดยไม่วิเคราะห์
3. มอเตอร์ร้อนจัด มีเสียงดัง สั่น หรือไม่หมุน
มอเตอร์เสียไม่ได้แปลว่าขดลวดไหม้เสมอไป อาจเกี่ยวข้องกับ Bearing, การระบายความร้อน, การติดขัดของโหลด, ความไม่สมดุลของแรงดัน หรือการควบคุมความเร็วต่ำต่อเนื่อง
- มอเตอร์ร้อน: เทียบอุณหภูมิและกระแสกับสเปกและสภาพโหลดจริง
- เสียง Bearing / Vibration: ตรวจแนวโน้มการสั่นและ Coupling/Alignment โดยผู้เชี่ยวชาญ
- มอเตอร์ไม่หมุน: ตรวจสถานะคำสั่ง Run, Interlock, Trip, Motor Protection และกลไกโหลด
- เดินรอบต่ำด้วย VFD: ตรวจการระบายความร้อนและช่วงใช้งานที่ผู้ผลิตมอเตอร์อนุญาต

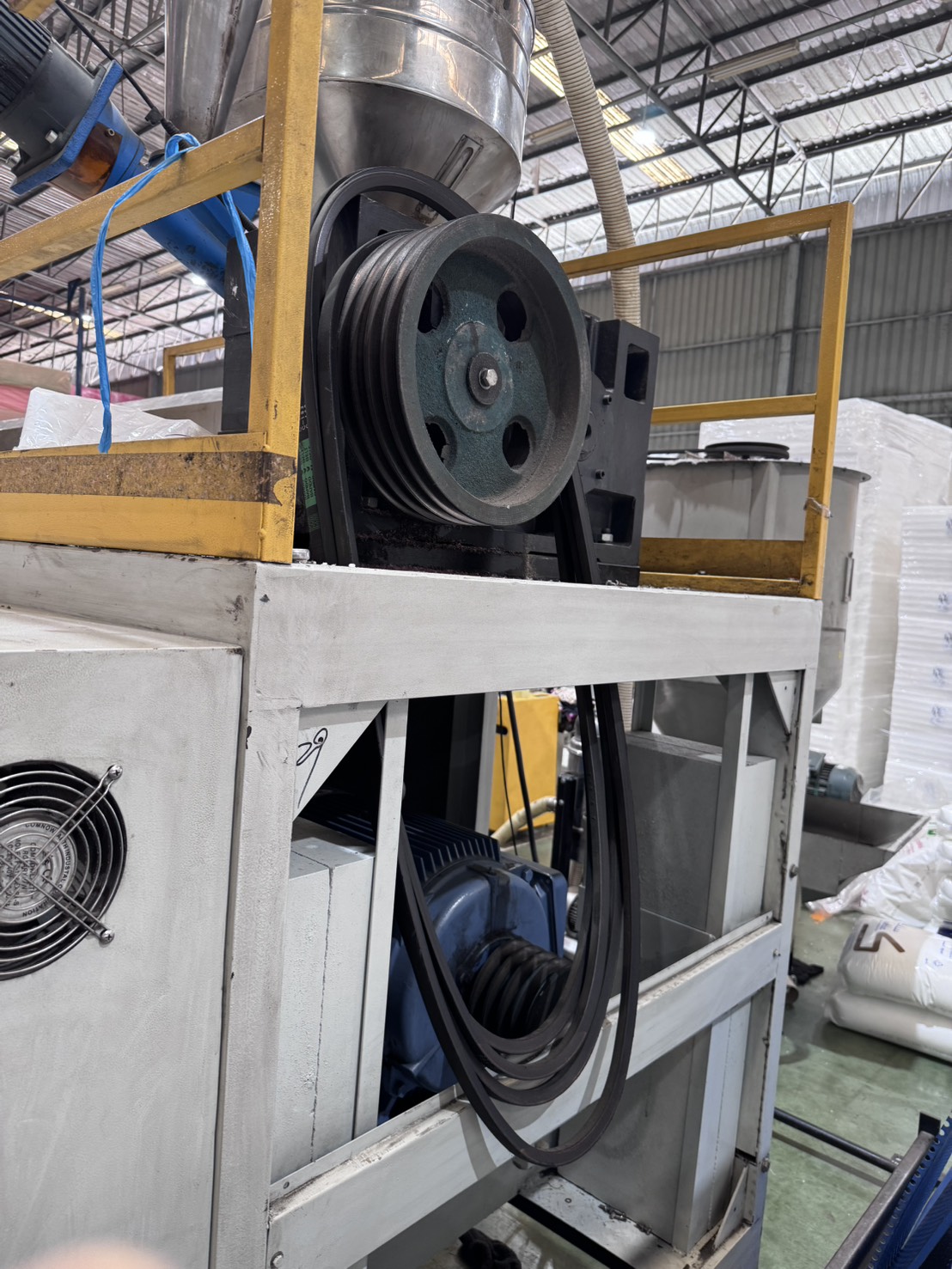

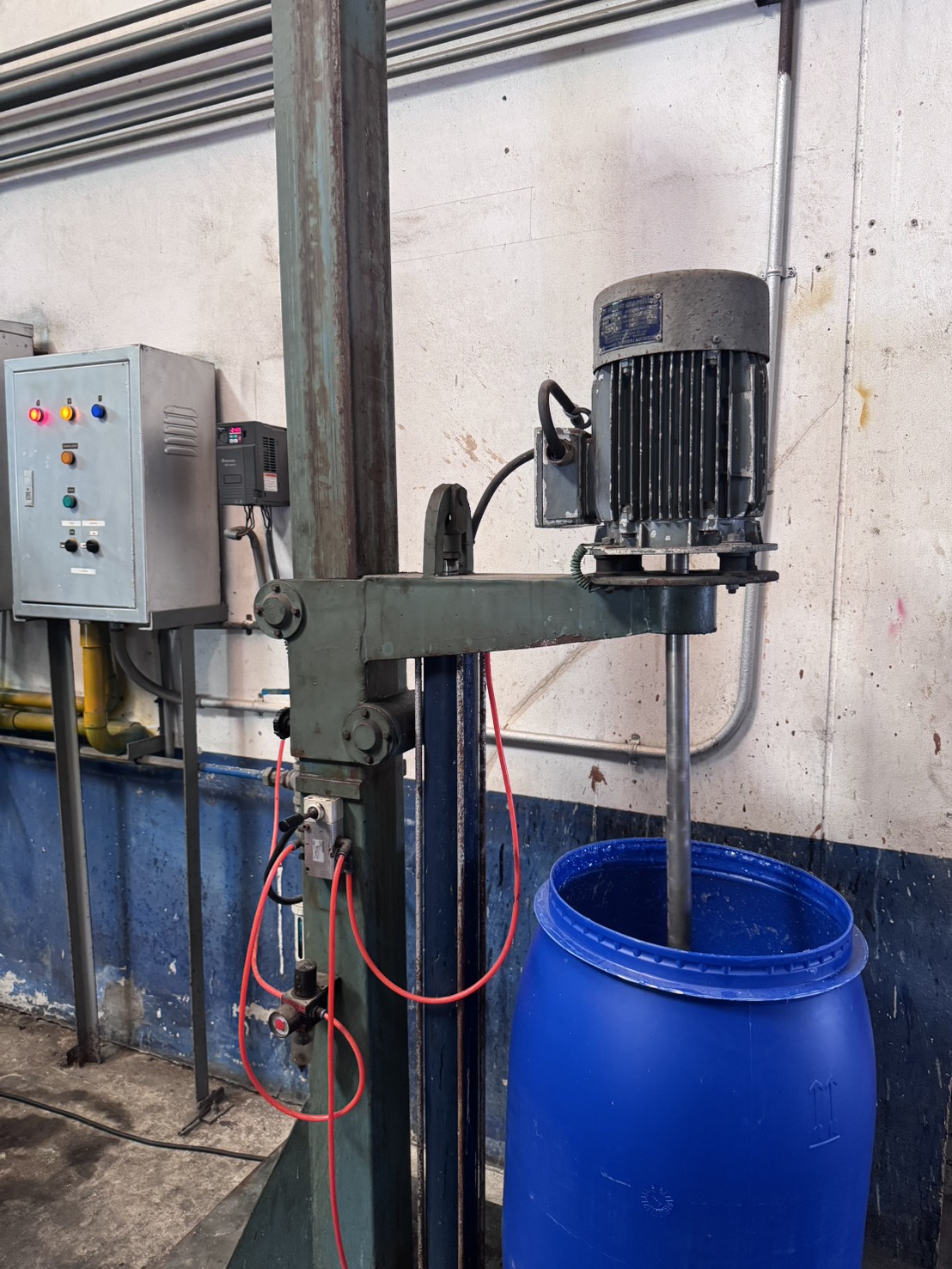

ภาพแสดงลักษณะการติดตั้งจริง ไม่ได้หมายความว่าเครื่องจักรในภาพกำลังเสียหรือมีข้อบกพร่อง
4. ไฟฟ้า 3 เฟสผิดปกติ แรงดันตก หรือ Phase Imbalance
ปัญหาฝั่งจ่ายไฟอาจทำให้ VFD แสดง Undervoltage หรือมอเตอร์ทำงานผิดปกติ ควรเก็บเวลาที่เกิดร่วมกับเหตุการณ์ในโรงงาน เช่น การสตาร์ตเครื่องใหญ่หรือไฟฟ้าดับชั่วขณะ
5. PLC หรือ HMI ไม่ทำงาน เครื่องจักรไม่ตอบสนองคำสั่ง
เมื่อกด Run แล้วเครื่องจักรไม่ทำงาน ต้องแยกให้ออกว่าเป็นปัญหาคำสั่งควบคุม, Safety Interlock, Input/Output, Communication, Sensor, HMI หรืออินเวอร์เตอร์ ไม่ควร Jump สัญญาณ Safety เพื่อทดลองเดินเครื่อง
- เก็บภาพหน้าจอ HMI, Alarm List และสถานะ Communication ที่ระบบแสดง
- ตรวจว่าเครื่องได้รับคำสั่ง RUN และเงื่อนไข Interlock ครบหรือไม่ผ่านหน้าจอที่ได้รับอนุญาต
- ให้วิศวกรตรวจ Wiring, PLC I/O, Network และ Parameter Version ตาม Drawing
6. เครื่องจักรหยุดทำงานกะทันหัน ทั้งที่ Inverter ไม่ได้แสดง Fault
สาเหตุอาจมาจากคำสั่ง Stop, Interlock, External Trip, ระบบ Safety, PLC หรืออุปกรณ์กลไก ไม่จำเป็นต้องเป็นความเสียหายภายในอินเวอร์เตอร์
- บันทึกว่าหยุดพร้อมกันทั้งไลน์หรือเฉพาะเครื่อง
- เก็บสถานะ RUN, Output Frequency, Input/Output Status ที่จอแสดงผล
- เทียบกับ Event Log ของ PLC / HMI และระบบไฟฟ้าของไลน์
- ให้ทีมวิศวกรวิเคราะห์ตาม Sequence Control และ Wiring Diagram
7. ปัญหาเสียซ้ำหลังซ่อม เกิดจากอะไร?
อาการเสียซ้ำอาจสัมพันธ์กับสาเหตุรากที่ยังไม่ได้แก้ เช่น ระบบความร้อนภายในตู้ ฝุ่น/ความชื้น โหลดเกิน แรงดันกระชาก หรือการตั้งค่าไม่ตรงเครื่องจักร
- ทำบันทึกก่อน–หลังซ่อมพร้อมรูป Fault History และ Parameter Backup
- ตรวจพัดลม Heatsink และอุณหภูมิในตู้ตามคู่มือ
- ตรวจ Motor / Cable / Load อย่างเป็นระบบตามระดับงานที่อนุญาต
- วาง PM รอบถัดไปและติดตามผลหลังคืนเครื่องให้โรงงาน
สรุปตาราง Troubleshooting เพื่อส่งให้วิศวกร
| อาการ | ตรวจเบื้องต้นแบบไม่เปิดวงจร | ข้อมูลสำคัญที่ควรส่ง |
|---|---|---|
| Inverter Fault/Trip | ดูจอและประวัติ Fault ตามสิทธิ์ใช้งาน | Model, Fault Code, เวลาที่เกิด, โหลด |
| มอเตอร์ร้อน/สั่น | สังเกตเสียงและข้อมูลวัดที่มีอยู่ | Motor Nameplate, Operating Hours, ภาพติดตั้ง |
| ไฟตก / UV | ตรวจ Alarm/Event จากระบบที่อนุญาต | เวลาที่เกิด, เหตุการณ์ทั้งโรงงาน |
| PLC/HMI ไม่ตอบสนอง | ถ่ายหน้าจอ Alarm / Interlock | ภาพหน้าจอ, รุ่น PLC/HMI, ลำดับอาการ |
| เสียซ้ำ | เทียบอาการกับรายงานซ่อมเดิม | ประวัติ Repair/PM, Fault History, Parameter Version |
คำถามที่พบบ่อยเกี่ยวกับปัญหาเครื่องจักรโรงงาน
Inverter ขึ้น Overcurrent ต้องเปลี่ยนเครื่องทันทีหรือไม่?
ไม่ควรสรุปจากชื่อ Fault อย่างเดียว ต้องตรวจโหลด สายมอเตอร์ การตั้งค่า และอุปกรณ์ขับตามคู่มือรุ่นก่อนตัดสินใจซ่อมหรือเปลี่ยน
Reset Inverter แล้วใช้ต่อได้ไหม?
ต้องประเมินชนิด Fault และความเสี่ยงก่อน หากเกิดซ้ำโดยไม่ทราบสาเหตุควรหยุดและให้ช่างตรวจ การ Reset ซ้ำอาจเพิ่มความเสียหายหรือความเสี่ยงต่อบุคลากร
มอเตอร์ไฟฟ้าร้อนเป็นเพราะอินเวอร์เตอร์หรือไม่?
เป็นไปได้หลายสาเหตุ ทั้งโหลด ระบายความร้อน ความไม่สมดุลไฟฟ้า Bearing และช่วงความเร็วที่ใช้ ต้องตรวจร่วมกันทั้ง Motor, VFD และเครื่องจักร
อินเวอร์เตอร์ไม่มี Fault แต่เครื่องจักรไม่หมุน เกิดจากอะไร?
ตรวจสถานะ Run/Enable, External Interlock, PLC Command, Reference Frequency และ Safety System ผ่านข้อมูลที่ระบบอนุญาต สาเหตุไม่จำเป็นต้องเป็นวงจร Inverter เสีย
ควรส่งข้อมูลอะไรให้ Prodrive เพื่อประเมินงานซ่อม?
รูป Nameplate, รุ่นและ Serial, ภาพหน้าจอ Fault, รูปตู้/เครื่องจักร, ลักษณะอาการ, ประวัติซ่อม และจังหวัด/เวลาที่สะดวกให้เข้าตรวจ
เอกสารอ้างอิงจากผู้ผลิตและความปลอดภัย
- Toshiba TOSVERT VF-S15 Instruction Manual — Monitoring, Troubleshooting, Inspection
- Toshiba Industrial Products — Inverter FAQ
- INVT Goodrive200A User Manual — Faults and Troubleshooting
- OSHA — Control of Hazardous Energy (Lockout/Tagout)
บทความนี้มีจุดประสงค์เพื่อแนะนำการประเมินอาการเบื้องต้นเท่านั้น ไม่ใช่คู่มือเปิดตู้หรือดำเนินงานกับวงจรที่มีพลังงาน คำแนะนำการตรวจเชิงลึกต้องพิจารณาคู่มือเครื่องจักรและขั้นตอนความปลอดภัยจริง
