มอเตอร์ไฟฟ้า 3 เฟส คืออะไร?
มอเตอร์ไฟฟ้า 3 เฟส (Three-Phase Electric Motor) เป็นเครื่องจักรไฟฟ้าที่เปลี่ยนพลังงานไฟฟ้าให้เป็นพลังงานกล เพื่อขับปั๊มน้ำ พัดลม โบลเวอร์ สายพานลำเลียง คอมเพรสเซอร์ และเครื่องจักรในโรงงาน มอเตอร์เหนี่ยวนำ (Induction Motor) เป็นชนิดที่ใช้แพร่หลายเนื่องจากมีโครงสร้างแข็งแรงและบำรุงรักษาได้ง่ายเมื่อใช้งานตามข้อกำหนดผู้ผลิต
ส่วนประกอบหลัก
- Stator: ขดลวดด้านอยู่กับที่ สร้างสนามแม่เหล็กหมุน
- Rotor: ส่วนหมุนที่เกิดแรงบิดจากการเหนี่ยวนำ
- Bearing: รองรับเพลาและลดแรงเสียดทาน
- Cooling Fan / Frame: ช่วยระบายความร้อนและปกป้องชิ้นส่วน
วิธีอ่านเนมเพลตมอเตอร์ไฟฟ้า
ก่อนสั่งซื้อหรือเปลี่ยนทดแทน ควรถ่ายภาพเนมเพลตให้เห็นตัวเลขชัดเจน พร้อมภาพมุมติดตั้งและขนาดเพลา เพราะกำลังมอเตอร์เท่ากันไม่ได้หมายความว่าจะใช้ทดแทนกันได้ทุกกรณี

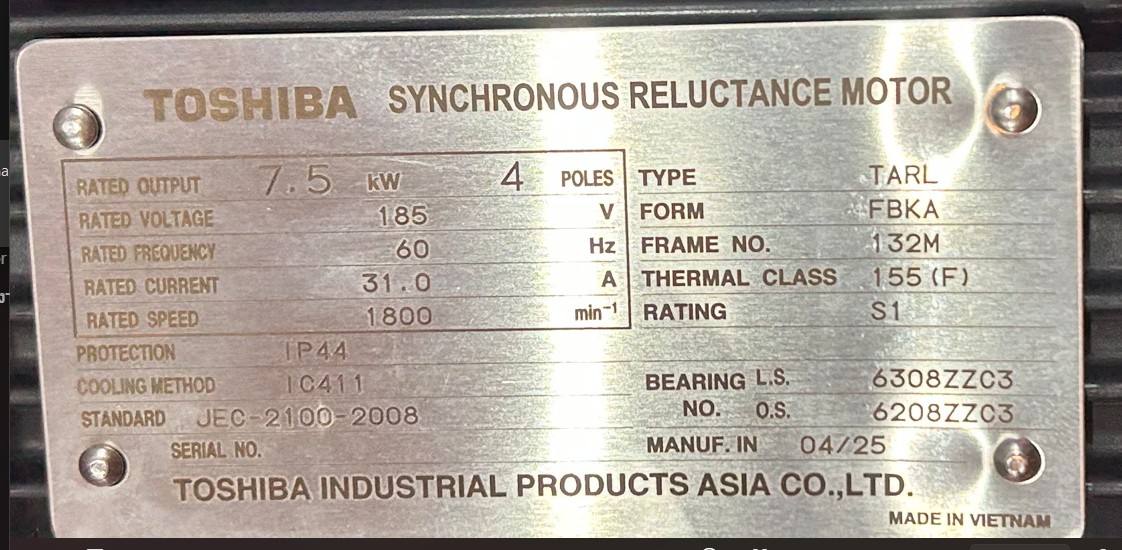

ตัวอย่างเนมเพลตจริงสำหรับประกอบการอ่านข้อมูล
เริ่มจากกำลัง (Rated Output) แรงดัน (Rated Voltage) ความถี่ (Rated Frequency) กระแส (Rated Current) และความเร็ว (Rated Speed) แล้วตรวจ Type, Frame และ Rating ประกอบกับตารางด้านล่าง
เปิดภาพขนาดเต็มเพื่ออ่านตัวเลข ↗
ป้ายตัวอย่างนี้ระบุ Synchronous Reluctance Motor และพิกัด 185 V / 60 Hz ข้อมูลเป็นของมอเตอร์ตัวอย่างนี้โดยเฉพาะ ป้ายนี้ไม่ได้ระบุระดับ IE3 จึงควรตรวจเนมเพลตของมอเตอร์ที่จะใช้งานจริงทุกครั้ง
| รายการ | ความหมาย | สิ่งที่ต้องตรวจสอบ |
|---|---|---|
| Power (kW / HP) | กำลังขับเชิงกลที่พิกัด | เพียงพอต่อโหลดจริงและช่วงการสตาร์ต |
| Voltage (V) / Frequency (Hz) | แรงดันและความถี่ไฟฟ้าที่ออกแบบ | ตรงกับระบบจ่ายไฟและรูปแบบการต่อสาย |
| Current (A) | กระแสพิกัด | ใช้ประกอบการเลือกอุปกรณ์ป้องกันและอินเวอร์เตอร์ |
| Speed (RPM) / Poles | ความเร็วรอบและจำนวนขั้ว | สอดคล้องกับปั๊ม พัดลมหรือชุดทดรอบ |
| Frame / Mounting | ขนาดโครงและรูปแบบฐาน/หน้าแปลน | เช็ก B3, B5, B35, เพลาขับและรูยึด |
| IP / Insulation / Duty | การป้องกันฝุ่นน้ำ ระดับฉนวน และลักษณะการทำงาน | เหมาะกับอุณหภูมิ ความชื้นและรอบการทำงาน |
เลือกมอเตอร์ไฟฟ้าอย่างไรให้เหมาะกับเครื่องจักร?
เริ่มต้นจากกำลังและแรงบิดที่เครื่องจักรต้องการ รวมถึงการทำงานต่อเนื่องหรือเป็นรอบ การสตาร์ตขณะมีโหลด การติดตั้งและสภาพแวดล้อม จากนั้นจึงพิจารณาแรงดัน ความถี่ กระแสพิกัด ความเร็ว และความเข้ากันได้กับระบบควบคุม
Ns = รอบต่อนาที, f = ความถี่ (Hz), P = จำนวนขั้วแม่เหล็ก; มอเตอร์เหนี่ยวนำจริงจะมีความเร็วต่ำกว่า Ns เล็กน้อยเพราะ Slip
มอเตอร์ IE1, IE2 และ IE3 ต่างกันอย่างไร?
IE ย่อมาจาก International Efficiency เป็นรหัสระดับประสิทธิภาพของมอเตอร์ตามมาตรฐาน IEC 60034-30-1 โดยในกลุ่มมอเตอร์ที่เข้าขอบเขตการจัดชั้นเดียวกันและเปรียบเทียบที่กำลัง จำนวนขั้ว และความถี่เท่ากัน IE3 มีประสิทธิภาพสูงกว่า IE2 และ IE2 สูงกว่า IE1 หมายถึงใช้กำลังไฟฟ้าขาเข้าน้อยลงเพื่อให้กำลังกลขาออกเท่ากัน
| หัวข้อเปรียบเทียบ | IE1 | IE2 | IE3 |
|---|---|---|---|
| ชื่อระดับประสิทธิภาพ | Standard Efficiency | High Efficiency | Premium Efficiency |
| ประสิทธิภาพเมื่อเปรียบเทียบที่พิกัดเดียวกัน | ต่ำสุดในสามระดับนี้ | สูงกว่า IE1 | สูงกว่า IE2 |
| การสูญเสียพลังงานและความร้อน | มีแนวโน้มสูงสุด | ลดลงจาก IE1 | มีแนวโน้มต่ำสุด |
| ค่าไฟเมื่อให้กำลังกลเท่ากัน | มีแนวโน้มสูงสุด | ต่ำกว่า IE1 | มีแนวโน้มต่ำสุด |
| แนวทางใช้งาน | ตรวจสภาพมอเตอร์เดิมและประเมินโอกาสเปลี่ยน | พิจารณาต้นทุนรวมและชั่วโมงทำงาน | เหมาะพิจารณาสำหรับงานเดินเครื่องนานและต้องการลดค่าไฟ |
ตารางเป็นการเปรียบเทียบเชิงหลักการ ไม่ใช่ค่าประสิทธิภาพตัวเลขเฉพาะรุ่น ค่าจริงขึ้นอยู่กับกำลัง จำนวนขั้ว ความถี่ โหลด และมาตรฐานที่ใช้ทดสอบ
ยกตัวอย่าง: ทำไมเปลี่ยนจาก IE1 เป็น IE3 จึงอาจลดค่าไฟได้?
สมมติว่ามอเตอร์เดิม IE1 และมอเตอร์ใหม่ IE3 ให้กำลังเพลาขาออกเท่ากันที่ 15 kW โดยมีประสิทธิภาพขณะทำงานจริง 90% และ 93% ตามลำดับ (เป็นตัวเลขสมมติเพื่อสาธิต ไม่ใช่สเปกของ Toshiba รุ่นใดรุ่นหนึ่ง)
IE1: 15 ÷ 0.90 = 16.67 kW
IE3: 15 ÷ 0.93 = 16.13 kW
ลดกำลังไฟฟ้าขาเข้า ≈ 0.54 kW
หากเดินเครื่อง 4,000 ชั่วโมง/ปี จะประหยัดไฟประมาณ 2,151 kWh/ปี (15/0.90 − 15/0.93) × 4,000 ก่อนพิจารณาการเปลี่ยนโหลดและปัจจัยอื่น
หากค่าไฟสมมติ 4 บาท/kWh ผลประหยัดเชิงตัวอย่างประมาณ 8,600 บาทต่อปี ทั้งนี้ต้องใช้ค่าประสิทธิภาพจริงที่จุดโหลดใช้งาน ชั่วโมงการทำงาน และอัตราค่าไฟของโรงงานเพื่อคำนวณผลตอบแทน (ROI) ที่เชื่อถือได้
มอเตอร์ไฟฟ้ากับ Inverter ทำงานร่วมกันอย่างไร?
อินเวอร์เตอร์ (Variable Frequency Drive หรือ VFD) ปรับความถี่และแรงดันที่จ่ายให้มอเตอร์เพื่อควบคุมความเร็วรอบ เหมาะสำหรับกระบวนการที่ต้องเปลี่ยนความเร็ว เช่น ปั๊มน้ำและพัดลม ซึ่งอาจช่วยลดพลังงานได้มากเมื่อความต้องการอัตราการไหลเปลี่ยนแปลงและระบบเดิมควบคุมด้วยวาล์วหรือแดมเปอร์
อย่างไรก็ตาม การลดรอบไม่ได้ประหยัดไฟเท่ากันทุกโหลด โดยเฉพาะสายพานลำเลียงและระบบแรงบิดคงที่ รวมถึงต้องตรวจสอบความสามารถระบายความร้อนเมื่อใช้รอบต่ำ ความยาวสายระหว่างอินเวอร์เตอร์กับมอเตอร์ และข้อกำหนดฉนวนของมอเตอร์
การบำรุงรักษามอเตอร์ไฟฟ้าเบื้องต้น
- บันทึกกระแสแต่ละเฟส แรงดันและอุณหภูมิเทียบกับค่าปกติ
- ตรวจเสียงผิดปกติ การสั่นสะเทือน สภาพลูกปืน และการเยื้องศูนย์
- ทำความสะอาดครีบระบายความร้อน พัดลม และทางลมเข้าออก
- ตรวจจุดต่อสาย ขั้วต่อ ความแน่นตามแรงบิดที่ผู้ผลิตกำหนด
- วางแผนการตรวจฉนวนและการหล่อลื่นตามคู่มือกับสภาพการใช้งานจริง
คำถามที่พบบ่อยเกี่ยวกับมอเตอร์ไฟฟ้า
มอเตอร์ 3 เฟส 380V ใช้กับไฟ 400V ได้หรือไม่?
ต้องตรวจช่วงแรงดันที่ผู้ผลิตระบุบนเนมเพลตและคู่มือ รวมถึงความถี่ รูปแบบการต่อขดลวดและสภาวะโหลด ไม่ควรตัดสินใจจากค่า 380V เพียงอย่างเดียว
มอเตอร์ 4 Pole ที่ 50 Hz หมุนกี่รอบ?
ความเร็วซิงโครนัส 1,500 RPM แต่มอเตอร์เหนี่ยวนำจริงมี Slip จึงหมุนต่ำกว่าค่านี้ โดยค่าที่แน่นอนให้ดูจากเนมเพลต
เปลี่ยน IE2 เป็น IE3 ต้องเปลี่ยนอินเวอร์เตอร์ด้วยหรือไม่?
ไม่จำเป็นเสมอไป ต้องตรวจพิกัดกระแส แรงดัน คุณลักษณะมอเตอร์ การตั้งค่าพารามิเตอร์ และความเข้ากันได้กับระบบเดิมก่อน
ใช้มอเตอร์ขนาด kW มากกว่าเดิมจะดีกว่าหรือไม่?
ไม่เสมอไป เพราะมอเตอร์ใหญ่เกินโหลดอาจเพิ่มต้นทุนและทำให้การทำงานไม่เหมาะสม ควรพิจารณาโหลดจริง แรงบิดขณะสตาร์ต และสภาวะการใช้งานร่วมกัน
เอกสารอ้างอิงทางเทคนิค
- IEC 60034-30-1:2025 — Efficiency classes of line operated AC motors
- U.S. DOE — Improving Motor and Drive System Performance
เนื้อหานี้เป็นข้อมูลทั่วไป ไม่แทนการตรวจแบบหรือคำนวณเลือกอุปกรณ์เฉพาะโครงการ กรุณายืนยันข้อมูลสินค้าและค่าประสิทธิภาพจาก Catalog / Datasheet รุ่นจริง
