1. ตารางเปรียบเทียบมอเตอร์ IE1, IE2 และ IE3
| หัวข้อ | IE1 | IE2 | IE3 |
|---|---|---|---|
| ระดับประสิทธิภาพ | Standard | High | Premium |
| ความสูญเสียพลังงานที่พิกัดเดียวกัน | มากกว่า | ปานกลาง | น้อยกว่า |
| กำลังไฟฟ้าที่ใช้เพื่อสร้างกำลังเพลาเท่ากัน | สูงกว่า | ลดลง | ลดลงอีก |
| ราคาซื้อเริ่มต้น | ขึ้นอยู่กับรุ่น ขนาด สเปก ผู้ผลิต และข้อเสนอจริง ไม่สามารถสรุปเป็นราคาแน่นอนจาก IE Class ได้ | ||
| ความคุ้มค่า | คำนวณจากราคาเพิ่ม ค่าไฟ ชั่วโมงใช้งาน โหลดจริง และต้นทุนติดตั้ง | ||
| การใช้ร่วมกับ Inverter | ต้องตรวจความเหมาะสมของมอเตอร์ ฉนวน ความร้อน การระบายความร้อน ความเร็วต่ำ และระบบขับเคลื่อนเป็นรายงาน | ||
IE3 ไม่ได้หมายความว่ามอเตอร์จะมีแรงม้าหรือกำลังพิกัดสูงขึ้นเมื่อเปรียบเทียบมอเตอร์ที่ระบุ kW เท่ากัน ความต่างหลักคือใช้กำลังไฟฟ้าขาเข้าน้อยลงเพื่อให้ได้กำลังเพลาขาออกเท่ากันที่จุดพิกัดที่กำหนด
2. ตัวเลขเทคนิค: ตัวอย่าง 11 kW, 4 Pole, 50 Hz
ตัวอย่างค่า ขีดจำกัดประสิทธิภาพขั้นต่ำของแต่ละคลาส สำหรับมอเตอร์ 3 เฟสในเงื่อนไขเดียวกัน อ้างอิงตาราง IEC 60034-30-1 (ค่าคลาสที่ใช้เปรียบเทียบ)
| คลาส | Efficiency ขั้นต่ำ | ไฟฟ้าขาเข้าคำนวณเมื่อได้กำลังเพลา 11 kW | กำลังสูญเสียโดยประมาณ |
|---|---|---|---|
| IE1 | 87.6% | 12.56 kW | 1.56 kW |
| IE2 | 89.8% | 12.25 kW | 1.25 kW |
| IE3 | 91.4% | 12.04 kW | 1.04 kW |
3. ทำไม IE3 ถึงช่วยลดค่าไฟ?
ประสิทธิภาพมอเตอร์ (η) คืออัตราส่วนระหว่างกำลังกลขาออกที่เพลา กับกำลังไฟฟ้าขาเข้า ยิ่งประสิทธิภาพสูง การสูญเสียในรูปความร้อนและส่วนอื่น ๆ ยิ่งลดลงภายใต้เงื่อนไขเปรียบเทียบเดียวกัน
ดังนั้น หากมอเตอร์ต้องส่งกำลังที่เพลา 11 kW เท่ากัน มอเตอร์ IE3 ตามตัวอย่างจะรับกำลังไฟฟ้าน้อยกว่า IE1 ประมาณ 0.52 kW และน้อยกว่า IE2 ประมาณ 0.21 kW ขณะทำงานที่จุดพิกัด
งานโรงงานที่ควรพิจารณาเปลี่ยน
- มอเตอร์ปั๊มในระบบน้ำหล่อเย็นและกระบวนการผลิต
- Blower, Fan และ Cooling Tower ที่เดินเครื่องหลายชั่วโมงต่อวัน
- ระบบลำเลียงและเครื่องจักรที่มีชั่วโมงการใช้งานสูง
- มอเตอร์เดิมเสื่อมสภาพหรือใกล้ถึงรอบเปลี่ยนทดแทน
กรณีโหลดเปลี่ยนแปลงตามกระบวนการผลิต การใช้ Inverter ควบคุมความเร็วอาจสร้างประโยชน์เพิ่มได้ แต่ผลต้องประเมินแยกจากการเปลี่ยนคลาสมอเตอร์ และไม่ควรนับการประหยัดซ้ำกัน
4. เครื่องคำนวณค่าไฟ IE1 → IE3 และ IE2 → IE3
ทดลองปรับชั่วโมงทำงาน ค่าไฟ และราคาเพิ่มของมอเตอร์ IE3 ได้ทันที โดยล็อกตัวอย่างไว้ที่ 11 kW, 4 Pole, 50 Hz และโหลดเต็มพิกัดตลอดเวลา เพื่อไม่ใช้ค่า Efficiency ที่จุดพิกัดไปคาดการณ์ผิดสำหรับโหลดบางส่วน
ตัวอย่างสมมติ ไม่ใช่ใบเสนอราคาหรือคำรับรองการประหยัดจริง การคำนวณคืนทุนใช้เฉพาะ “ส่วนต่างเงินลงทุน” หากเปลี่ยนมอเตอร์ที่ยังใช้งานได้ดี ต้องประเมินต้นทุนมอเตอร์ใหม่และค่าติดตั้งทั้งหมดเทียบกับการใช้งานต่อด้วย

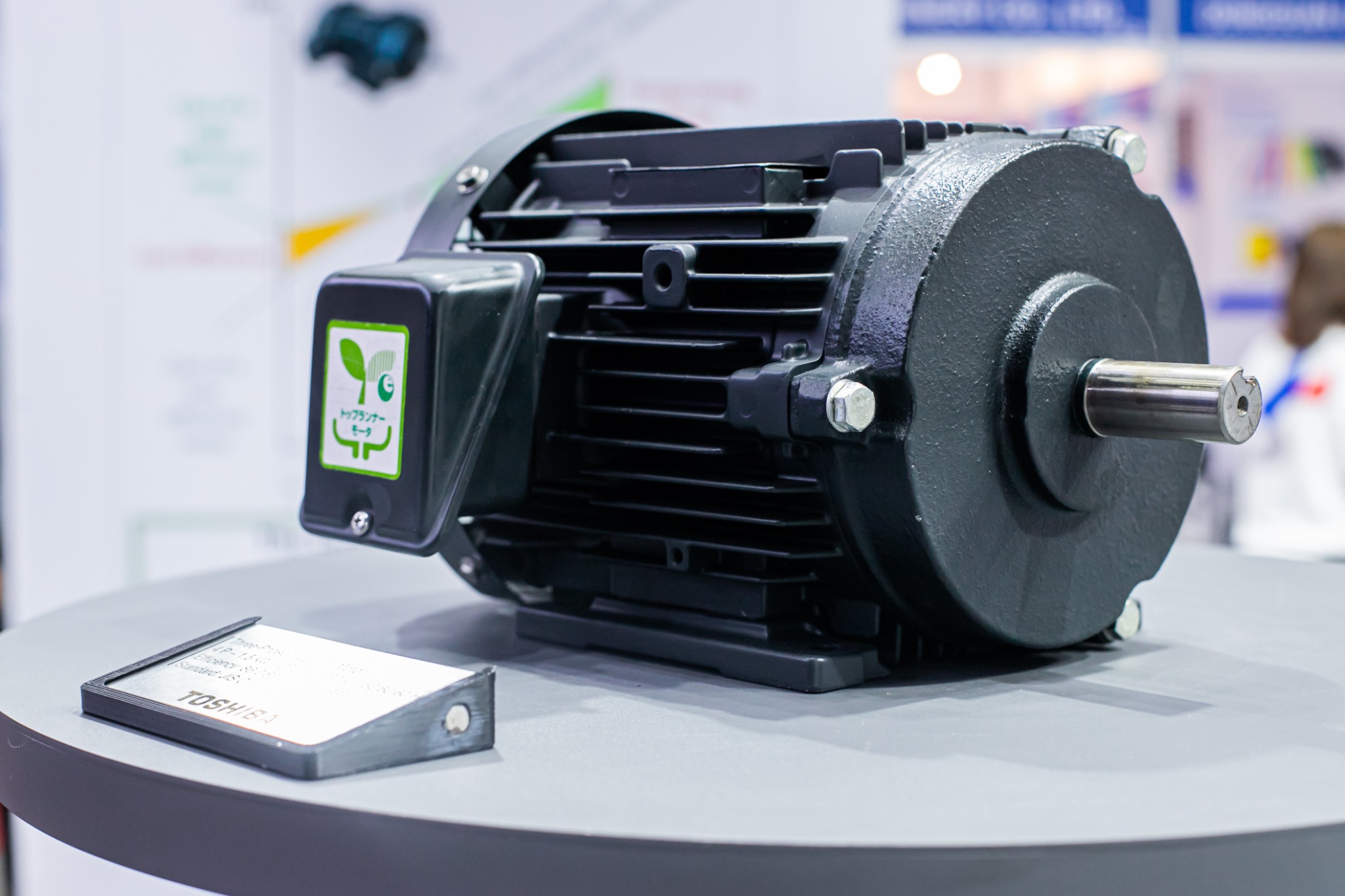

5. จุดเด่นในการเลือกมอเตอร์ Toshiba IE3
การเลือก Toshiba IE3 ควรพิจารณามากกว่าข้อความ IE3 บนสินค้า โดยตรวจข้อมูลตามแค็ตตาล็อกและ Outline Drawing ของรุ่นจริง เช่น กำลัง 3 เฟส แรงดัน 380/415 V ความถี่ 50 Hz จำนวนขั้ว ความเร็ว รอบ พิกัดกระแส และการติดตั้ง
- Motor Nameplate: kW, V, Hz, A, RPM, Efficiency และ Duty
- Mechanical Fit: IEC Frame, ขนาดเพลา, Key, ระยะรูยึด, B3/B5/B35 และตำแหน่ง Terminal Box
- Environment: IP Rating, Insulation Class, อุณหภูมิและความสูงหน้างาน
- VFD Application: ตรวจขอบเขตความเร็ว อุณหภูมิ แรงบิด การระบายความร้อนและการใช้งานร่วมอินเวอร์เตอร์
- เอกสารรับรอง: Datasheet, Outline, Test/Performance Data และเงื่อนไขรับประกันตามรุ่น
6. เปลี่ยนมอเตอร์เดิมเป็น IE3 คุ้มไหม?
- เดินเครื่องมาก: ชั่วโมงใช้งานมากช่วยเพิ่มการประหยัดสะสมต่อปี
- มอเตอร์เดิมใกล้เสีย: เปรียบเทียบต้นทุนการซื้อ IE2 กับ IE3 โดยใช้ส่วนต่างราคา
- ยังใช้มอเตอร์เดิมได้ดี: คำนวณต้นทุนเปลี่ยนใหม่ทั้งก้อน รวมค่าแรงและ Downtime
- ทำงานโหลดต่ำบ่อย: ขอกราฟประสิทธิภาพที่ Part Load และวัดพลังงานจริง เพราะค่า Efficiency พิกัดไม่เท่ากับทุกจุดใช้งาน
- Cooling Tower / Pump / Fan: ประเมินทั้งมอเตอร์และกลยุทธ์ควบคุมความเร็ว เพื่อหาโครงการที่คืนทุนได้จริง
7. คำถามที่พบบ่อยเกี่ยวกับ IE1, IE2 และ Toshiba IE3
มอเตอร์ IE3 ประหยัดไฟกว่า IE1 กี่เปอร์เซ็นต์?
ไม่มีเปอร์เซ็นต์เดียวใช้ได้ทุกขนาดและทุกโหลด ตัวอย่าง 11 kW 4 Pole 50 Hz ที่จุดพิกัดและใช้ค่าเกณฑ์ขั้นต่ำ IE1 87.6% กับ IE3 91.4% จะลดกำลังไฟฟ้าขาเข้าประมาณ 4.2% เมื่อได้กำลังเพลาขาออกเท่ากัน ต้องใช้ข้อมูลรุ่นและโหลดจริงเพื่อประเมินโรงงาน
IE3 ใช้แทน IE2 ได้ทันทีหรือไม่?
ไม่ควรดูเฉพาะ kW ต้องตรวจแรงดัน ขั้ว ความเร็ว กระแส Frame ขนาดเพลา การติดตั้ง Terminal Box และเงื่อนไขโหลด ก่อนสรุปว่าแทนได้โดยตรง
IE3 ใช้กับอินเวอร์เตอร์ได้ไหม?
ขึ้นอยู่กับสเปกมอเตอร์และเงื่อนไขการควบคุม ต้องประเมิน Insulation, Cooling, Speed Range, Bearing และ VFD Output ก่อนใช้งาน โดยเฉพาะการเดินความเร็วต่ำต่อเนื่อง
เปลี่ยนเป็น IE3 แล้วลดค่าไฟเสมอหรือไม่?
ที่ภาระและจุดทดสอบเดียวกันมอเตอร์ที่มีประสิทธิภาพสูงขึ้นใช้ไฟลดลง แต่ผลประหยัดจริงขึ้นกับภาระงาน เวลาการทำงาน สภาพมอเตอร์ ระบบส่งกำลัง และการควบคุม
ความแตกต่างระหว่าง IE3 Motor กับการติดตั้ง Inverter เพื่อประหยัดไฟคืออะไร?
IE3 ลดความสูญเสียภายในมอเตอร์ ส่วน Inverter ควบคุมความเร็วมอเตอร์ให้เหมาะกับโหลด โดยเฉพาะโหลดปั๊มและพัดลมที่ปรับอัตราการไหลได้ การคำนวณผลประหยัดต้องแยกสมมติฐานและประเมินร่วมกัน
เอกสารอ้างอิงและข้อมูลผู้ผลิต
- IEC Webstore — IEC 60034-30-1 (มาตรฐานการแบ่งระดับ IE; ตรวจฉบับปัจจุบันผ่าน IEC)
- Toshiba Vietnam — Low Voltage Motor Catalogue (ข้อมูลรุ่นและประสิทธิภาพมอเตอร์)
- Toshiba Industrial Products — Motor Product Information
- European Commission — Electric Motors: Efficiency Classes and Regulation
- ABB Technical Note — ตารางค่า Efficiency Classes ตาม IEC 60034-30-1:2014 (ใช้เทียบค่าเกณฑ์ 50 Hz)
หมายเหตุ: ตารางตัวอย่างอิงเกณฑ์ Efficiency IEC สำหรับ 11 kW 4 Pole 50 Hz ส่วนการเลือกสินค้าต้องตรวจรายละเอียดในแค็ตตาล็อก Toshiba รุ่นที่จำหน่ายจริง โดยเฉพาะหากมาตรฐานอ้างอิงหรือข้อกำหนดตลาดเปลี่ยนแปลง
